那些不细看不会懂的机械原理!来见识见识吧

柔性气动多功能抓手机械原理

怎么样将机器人抓手能设计的和人手一样灵活、多功能,一直是科技界的难题。来自芝加哥大学、iRobot公司等的创新团队,研发了一种柔性气动机器人抓手,极大的推动了这项事业的进步。

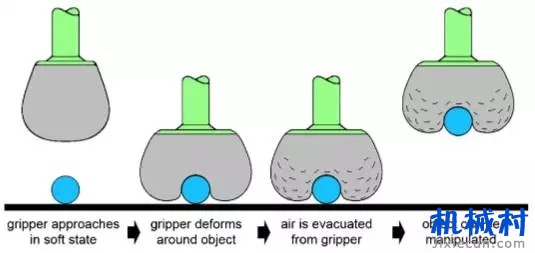

通过动图我们可以看到,这个抓手采用了弹性的包裹材料,里面内置的尽然是普通的咖啡粉。抓取过程很有科技感,抓手和物体接触后,产生了形变,通过气泵产生负压抽走空气,使圆手前端的形状“固定”下来,就可以抓起物体了。

回复

使用道具 举报

24

主题

89

帖子

444

积分

机械厂工人

Rank: 6Rank: 6

UID
703
威望
0
机械币
147
活力
3
 楼主| 发表于 2017-4-16 11:31:54 | 显示全部楼层
弹子锁机械原理

弹子锁是一种经典的锁具,现在在市面上依然很常见。弹子锁的锁芯内平行排列有多个孔洞,每个孔洞内有弹簧、上弹子和下弹子。在未插入钥匙时,由于弹簧的作用,锁体被弹子卡住,使锁芯不能任意旋转。而插入钥匙后,钥匙上的“齿”与长短不一的下弹子长度相互适配,使上弹子和下弹子的接触面与锁芯和锁体的接触面达到重合,这时候再通过钥匙旋转,就可以将锁打开了。

因为结构简单,这种锁的防盗性能也比较堪忧。从上图中可以看到,通过铁丝钩的拨动,就可以将弹子锁撬开。
回复 支持 反对

使用道具 举报

24

主题

89

帖子

444

积分

机械厂工人

Rank: 6Rank: 6

UID
703
威望
0
机械币
147
活力
3
 楼主| 发表于 2017-4-16 11:34:10 | 显示全部楼层
风扇转头机械原理(蜗轮蜗杆传动)



很多风扇的“后脑勺”上都有这样一个小机关,按下去就可以让风扇转头,拔起来就可以固定风扇的方向。这实际上是蜗轮蜗杆传动、齿轮啮合传动以及曲柄摇杆机构的共同作用。当按下控制轴之后,位于电机后方的涡轮与蜗杆接触,在蜗杆的带动下转动:


蜗轮蜗杆传动原理示意图

而下方带动电扇转头的部件则可以看成是一个曲柄摇杆机构。在蜗轮蜗杆传动的带动下,下方的齿轮随之旋转,而与之相连的摇杆又可以在它的带动下在一定角度内进行摆动,由此达到让风扇来回摆头的目的。


曲柄摇杆示意图
回复 支持 反对

使用道具 举报

24

主题

89

帖子

444

积分

机械厂工人

Rank: 6Rank: 6

UID
703
威望
0
机械币
147
活力
3
 楼主| 发表于 2017-4-16 11:36:16 | 显示全部楼层
星型发动机机械原理



在物理课本上,我们学到过最基本的活塞发动机,空气和燃料的混合物进入气缸并被点燃,推动活塞运动,而曲轴和连杆又会把活塞的直线运动变成圆周运动:



而如果把一组基本元件辐射状组合起来,就得到了上面的星型发动机。在星型发动机中飞轮产生的惯性联结了多个曲柄滑块机构,使整体结构运动平滑。在涡轮发动机出现之前,很多飞机上采用的都是这样的星型发动机:



当我们把活塞基本元件通过不同方式组合时,就产生了不同类型的往复式活塞内燃机结构,这些复合结构能提供更强的动力。除了星型发动机以外,也有直列、水平、V形等多种组合方式。


动力强劲的V6发动机
回复 支持 反对

使用道具 举报

24

主题

89

帖子

444

积分

机械厂工人

Rank: 6Rank: 6

UID
703
威望
0
机械币
147
活力
3
 楼主| 发表于 2017-4-16 11:37:40 | 显示全部楼层
手枪消音器机械原理



枪械的“消音器”通常是安装在枪口的一个圆柱形金属管,当子弹通过消音器内的通道时,快速膨胀的气体冲进了一个个环绕子弹路径排列的扩张室,声波在扩张室中反射并相互干扰,再加上消声器内壁上使用的吸声材料能吸收噪音的能量,综合作用下就使管内传播的噪音衰减,从而达到消声的目的。
在很多影视剧中,装了消音器的手枪发出的声音非常小,但现实中的消音器其实并没有那么惊人的效果。消音器确实能帮助保护使用者的听力,但离做到神不知鬼不觉还有相当的距离。
回复 支持 反对

使用道具 举报

24

主题

89

帖子

444

积分

机械厂工人

Rank: 6Rank: 6

UID
703
威望
0
机械币
147
活力
3
 楼主| 发表于 2017-4-16 11:37:59 | 显示全部楼层
防抖云台机械原理



机械防抖云台,中文音译叫斯坦尼康系统,它最早作为摄像机的稳定器被设计出来,只不过在上图中人们又找到了它的新功能——放啤酒。系统通过陀螺仪、加速度计等传感器来检测物体在上下、左右、前后三个轴向上的角度和运动变化,处理器得到反馈后进行运动分解计算,为了保证物体的空间坐标不发生变化,三个关节部位的伺服电机会向着物体移动的反方向进行运转,从而进行精确的运动纠正。
回复 支持 反对

使用道具 举报

24

主题

89

帖子

444

积分

机械厂工人

Rank: 6Rank: 6

UID
703
威望
0
机械币
147
活力
3
 楼主| 发表于 2017-4-16 11:38:22 | 显示全部楼层
说到防抖系统,人们大概还会联想到鸡头:



在鸟类中,类似的现象实际上很普遍,当身体移动时,它们通过头颈部的补偿运动来保持视觉的稳定。鸡、鸽子等鸟类走路时“点头”的现象其实也是为了让头部在大部分时候保持基本静止。
回复 支持 1 反对 0

使用道具 举报

2

主题

5

帖子

19

积分

初入机械村

Rank: 1

UID
12209
威望
0
机械币
6
活力
1
发表于 2017-4-18 15:26:49 | 显示全部楼层
下来没事看看可以增加一些设计思路
回复 支持 反对

使用道具 举报

1

主题

777

帖子

629

积分

机械工程师

Rank: 8Rank: 8

UID
22505
威望
0
机械币
34
活力
527

活跃会员

发表于 2017-4-19 09:04:33 | 显示全部楼层
挺好的,我今天才看明白那个电风扇转动原理。之前看过,但是没仔细看。O(∩_∩)O~
回复 支持 反对

使用道具 举报

4

主题

488

帖子

1460

积分

机械厂主管

Rank: 10Rank: 10Rank: 10

UID
33341
威望
0
机械币
437
活力
149
发表于 2017-4-19 09:52:50 | 显示全部楼层
确实长见识!!
