[SolidWorks] 将零件的某几条边线设置成不同颜色以用来生成报告

[复制链接]

34

主题

45

回帖

2642

积分

机械厂工人

UID
452
威望
0
机械币
521
活力
-3
发表于 2017-10-15 20:12:16 | 显示全部楼层 |阅读模式
很多时候在做报告时,为了着重指出某位置,需要为这位置单独上色,而对于模型边线,在设置中只能整体设置,不能针对某个位置来设置,但是,我们还是可以完成。

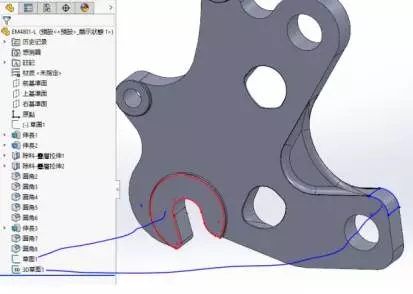

我们选择零件上的某个需要表达的面,来建立一个草图; 然后,我们在特征树上,右键,编辑草图颜色,我们选择标准,即可在这里编辑草图的颜色。


那么,对于不在同一平面上的边线,我们只需要建立一个3D草图,然后,对这些边线做转换实体引用,也可以同样编辑它的颜色; 至此,我们就可以出漂亮的报告了。
