SOLIDWORKS Flow Simulation 2020

[复制链接]

6

主题

55

帖子

177

积分

村里打铁的

Rank: 4

UID
67492
威望
0
机械币
55
活力
12
发表于 2020-6-29 16:24:53 | 显示全部楼层 |阅读模式
工程师需要快速模拟流体流动,传热和流体力,该怎么办?
SOLIDWORKS Flow Simulation与SOLIDWORKS完全集成,是一种用户友好的计算流体力学(CFD)的解决方案,使您的团队能够在现实条件下模拟液体和气体流动,运行“假设”场景并有效地分析影响浸入或周围组件上的流体流动,传热和相关力的变化。
SOLIDWORKS Flow Simulation 2020中的新增强功能可帮助您更好地进行创新并更快地将产品推向市场。以下是最显着的功能:
1. 风扇降额
2. 多孔介质中的热交换器模型
3. 公式相关性中的逻辑表达式
通过风扇降额优化设计

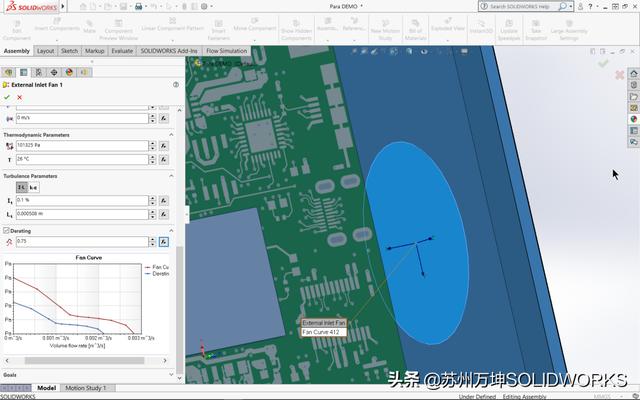

风扇通常设置为在其最大容量以下运行,以降低噪音并提高使用寿命,同时达到热冷却要求。这是通过降低每分钟转数(RPM)来实现的,这具有降低(减小)风扇曲线的效果,并使用降额系数进行了模拟。


例如,支持脉冲宽度调制(PWM)的印刷电路板(PCB)可以调节风扇旋转的速度,以平衡冷却能力和产生的噪音。
风扇降额功能可以帮助您模拟不同的场景并优化设计,而无需多个物理原型或实验。
多孔介质中的换热器模型简化工作流程

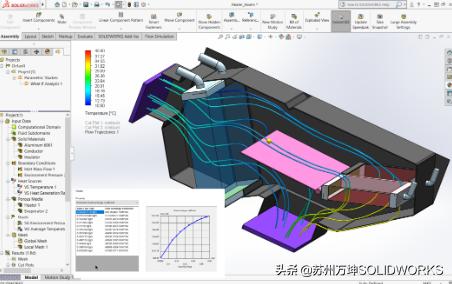

在SOLIDWORKS Flow Simulation中,多孔介质被视为对流体流动的分布式阻力。在模拟带有气液错流换热器的系统时,多孔介质中的热交换器模型除了要考虑对流体流动的分布阻力以外,还要考虑实验性的热流量曲线。


复杂的热交换器矩阵是使用矩形体积的基于几何的简化计算模型。流动阻力定律用于吸收流经基体热交换器的流量,实验曲线用于将热量从热交换器传递至交叉流体。
SOLIDWORKS Flow Simulation极大地简化了工作流程,并减少了数值模型的大小和计算时间。
在公式相关性中使用逻辑表达式简化仿真

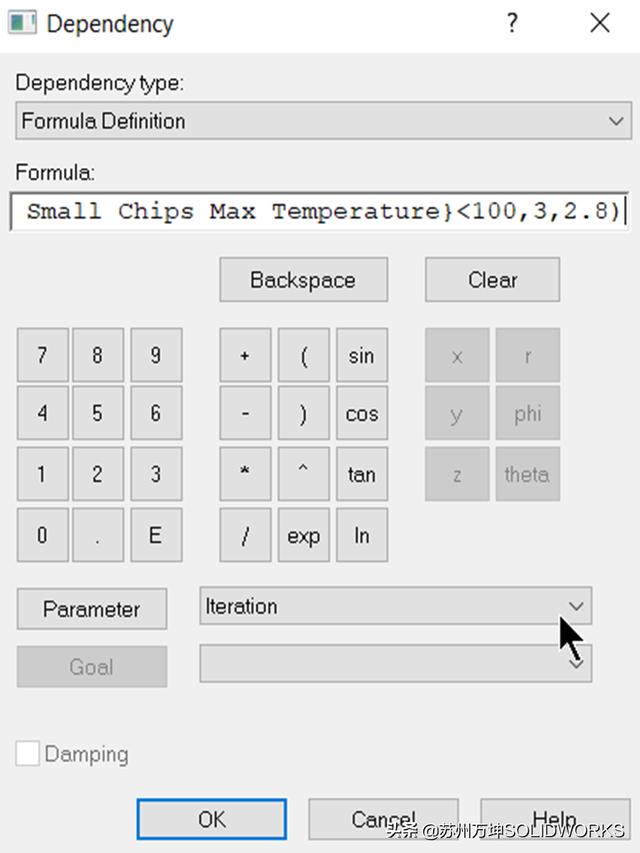

边界条件可能取决于坐标,时间和监视的参数(例如目标)。现在可以使用条件和布尔表达式(例如IF,AND,OR,XOR,NOT,“>”(大于),“ <”(小于)和“ =”(等于)来定义复杂的依赖关系。


逻辑表达式有助于在所需的数量或参数范围内运行模拟,从而减少了需要模拟的场景数量。
检查这些新功能,并通过CFD研究优化您的设计,从而节省物理原型或实验的时间和金钱。
