[NX(UG)] UG自带实用功能:NC助理,有些童鞋可能不知道哦

[复制链接]

17

主题

18

回帖

559

积分

村里打铁的

UID
468
威望
0
机械币
110
活力
-9
发表于 2017-3-7 10:07:20 | 显示全部楼层 |阅读模式

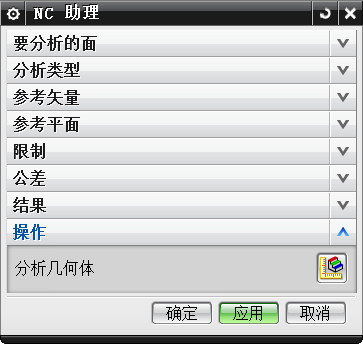

我们在工作中经常会遇到很多大小差不多的圆角 R 角 或者说拔模、倒扣等,如果一个一个测量会很麻烦,而且有可能漏掉某一个。那么在这里我们有一个很实用的功能

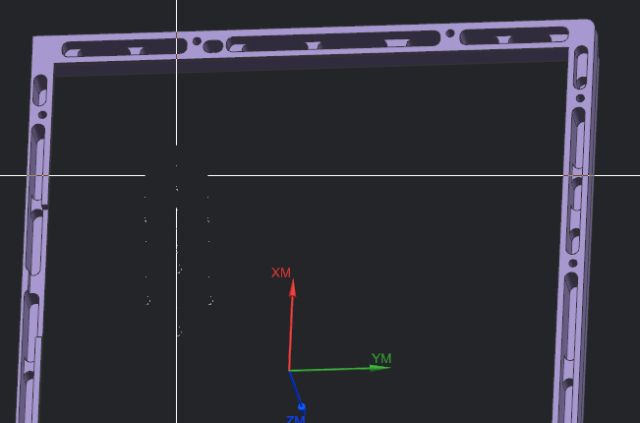

像此活 比较多的圆角,我们看看实际效果

17

主题

18

回帖

559

积分

村里打铁的

UID
468
威望
0
机械币
110
活力
-9
 楼主| 发表于 2017-3-7 10:07:54 | 显示全部楼层

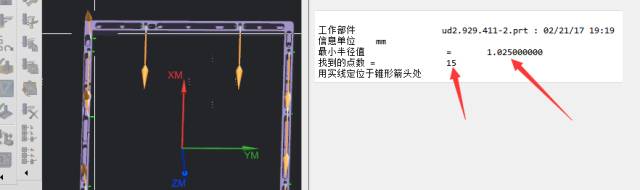

首先我们先分析一下最小半径,我们看到最小的半径是1.025,共有15个

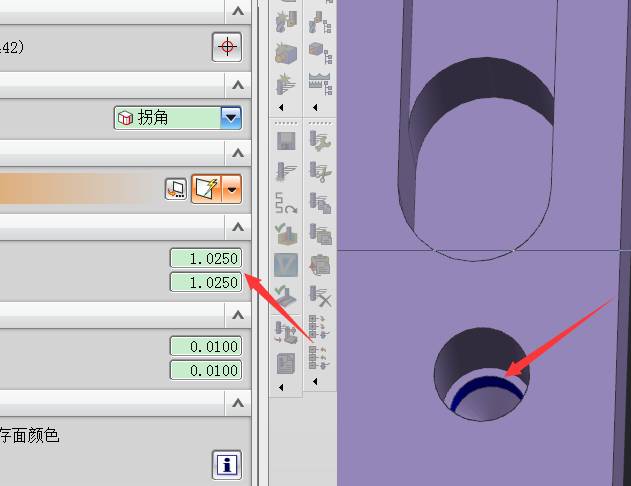

那么我们用NC助理来看看,效果如下图,同样的半径为1.025的圆弧显示出来,其余自动过滤掉

17

主题

18

回帖

559

积分

村里打铁的

UID
468
威望
0
机械币
110
活力
-9
 楼主| 发表于 2017-3-7 10:08:25 | 显示全部楼层

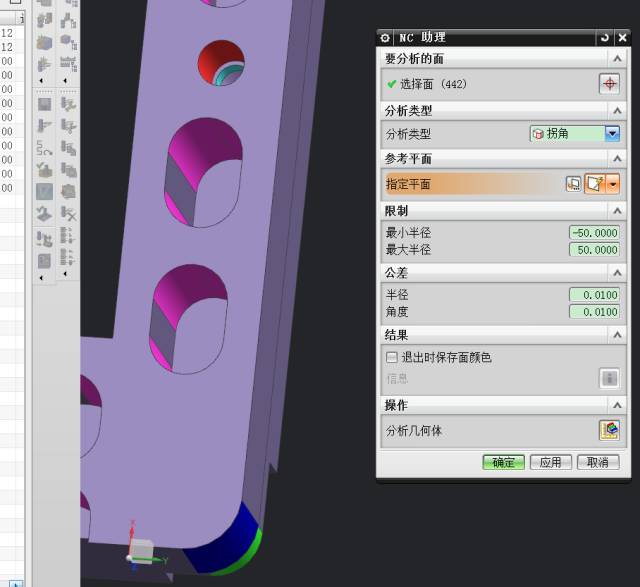

那么有人就会问了,这么多圆角都有多大的呢?有几种呢?好 我们重新分析一下,我们将最小和最大半径分别设置大一些,那么效果就出来了!

我们发现在图示区域里共有五种不同的颜色的圆角,也就是五种尺寸圆角。这样我们分别测量一下这几个尺寸就可以了,减少我们的工作量!
怎么样很方便吧 !其他的使用类似  大家可以自己体会一下!

1

主题

13

回帖

8

积分

初入机械村

UID
34778
威望
0
机械币
-1
活力
11
发表于 2017-3-12 10:36:16 | 显示全部楼层
谢谢作者分享!

0

主题

11

回帖

31

积分

初入机械村

UID
65470
威望
0
机械币
10
活力
1
发表于 2019-12-15 18:46:36 | 显示全部楼层

0

主题

6

回帖

2

积分

防灌水审核

UID
65525
威望
0
机械币
0
活力
2
发表于 2019-12-20 10:15:49 | 显示全部楼层
的确很方便的功能,实用性很强

0

主题

1

回帖

12

积分

初入机械村

UID
65958
威望
0
机械币
2
活力
2
发表于 2020-2-8 11:11:20 | 显示全部楼层
给力!的确很方便的功能,实用性很强
