用solidworks自带功能快速检查零件的对称性

[复制链接]

110

主题

183

帖子

3889

积分

版主

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

UID
1160
威望
1
机械币
1290
活力
4
发表于 2017-3-30 12:40:48 | 显示全部楼层 |阅读模式
在我们做零件设计的过程种,经常会有一些零件很具有欺骗性,看上去好像是对称的零件,在编辑的时候会发现它可能有微小的偏置。或者,以前的零件做的时间比较久了,自己都不记得它是不是对称的。

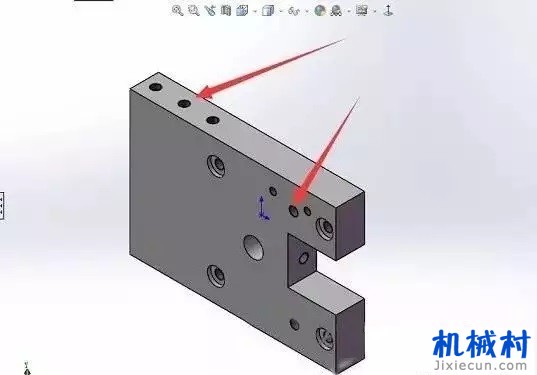

SolidWorks里面可以通过“对称检查”来确认零件的对称性。比如说下面这个零件,貌似是个比较对称的零件,目测只有红色箭头的两个地方是特殊的。那么这个零件的对称性到底如何呢?我们用“对称检查”来看下。
1、选择“工具——对称检查”。
2、找到对称的中间平面,这里看上去是“上视基准面”。(如果没有很明确的中间平面,可以利用“基准面”工具找出两个面的中间面。)单击“检查”进行对称性检查。
3、检查结果将以彩色的颜色标识出来。
红色——独特面
绿色——对称面
黄色——非对称面
利用SolidWorks三步就能快速的检查到零件是否对称,是不是快方便?
