螺纹的标准很乱，但是这篇文章把它归纳全了！

扫地僧

螺纹，做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，

我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

扫地僧

（一）

NPT是一般用途的美国标准锥管螺纹，牙型角为60°

PT牙为英制锥螺纹，牙型角为55°，密封中最常用。英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc

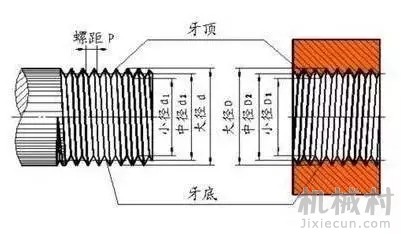

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别， 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

扫地僧

（二）

1、英寸制统一螺纹

在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级

示例：粗牙系列 3/8—16UNC—2A

  细牙系列 3/8—24UNF—2A

  特细牙系列 3/8—32UNFF—2A

  定螺距系列 3/8—20UN—2A

第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

2 、55°圆柱管螺纹的转化

55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。

  国别   代号

  中国   G

  日本   G、PF

  英国  BSP、BSPP

  法国   G

  德国  R(内螺纹)、K(外螺纹)

  前苏联 G、TPУБ

  ISO    Rp

3、55°圆锥管螺纹的转化

55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。按下表中的国外代号转化为我国代号。

  国别   代号

  中国  ZG、R(外螺纹)

  英国   BSPT、R(外螺纹)、Rc(内螺纹)

  法国  G(外螺纹)、R(外螺纹)

  德国   R(外螺纹)

  日本   PT、R

  ISO  R(外螺纹)、Rc(内螺纹)

4、60°圆锥管螺纹的转化

60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。它的代号，我国过去规定为K，后来规定为Z，现在改为NPT。螺纹代号对照表见下表。

  国别   代号

  中国   Z(旧)NPT(新)

  美国   NPT

  苏联   B

5、55°梯形螺纹的转化

梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹，国内外比较统一，其代号也相当一致，螺纹代号见下

  国别   代号

  中国   T(旧)Tr(新)

  ISO    Tr

  德国   Tr

  前苏联   Tr

扫地僧

（三）、螺纹分类

依螺纹用途不同可分为：

1、国际公制标准螺纹(InternationalMetric Thread System)

我国国家标准CNS采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60 度，规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M：代号、8：公称直径、1.25：螺距)。

2、美国标准螺纹(AmericanStandardThread)

螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为60度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。表示法如1/2-10NC。(1/2：外径；10：每寸牙数；NC代号)。

3、统一标准螺纹(UnifiedThread)

由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。表示法如1/2-10UNC。(1/2：外径；10：每寸牙数；UNC代号)

4、V形螺纹(Sharp VThread)

顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为60 度。

5、惠式螺纹(WhitworthThread)

英国国家标准采用之螺纹。螺纹角为55度，表示符号为”W”。适用於滚压法制造。表示法如W1/2-10。(1/2：外径；10：每寸牙数；W代号)。

6、圆螺纹(KnuckleThread)

为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。

7、管用螺纹(PipeThread)

为防止泄漏用的螺纹，经常用於气体或液体之管件连结。螺纹角为55度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”，其锥度为1：16，即每尺3/4 寸。

8、方螺纹(SquareThread)

传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用於虎钳之螺杆及起重机之螺纹。

9、梯形螺纹(TrapezoidalThread)

又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29度。一般用於车床之导螺杆。表示符号为”Tr”。

10、锯齿形螺纹(ButtressThread)

又称斜方螺纹，只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。

11、滚珠螺纹

为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。如数控工具机之导螺杆。

英制螺栓之表示法：

LH 2N 5/8 × 3 - 13UNC-2A

(1)LH为左螺纹 (RH为右螺纹，可省略)。

(2)2N双线螺纹。

(3)5/8 英制螺纹，外径 5/8”。

(4)3 螺栓长度3” 。

(5)13 螺纹每寸牙数13 牙。

(6)UNC统一标准螺纹粗牙。

(7)2级配合，外螺纹(3：紧配合；2：中配合；1：松配合) A:外螺纹(可省略) B:内螺纹

英制螺纹：

英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为「每寸牙数」，恰等於螺距之倒数。例如每寸8牙之螺纹，其螺距为1/8 寸。

zmztx

有一本螺纹手册，或者什么大全之类的
比较厚，各种螺纹在里面都有
这本书网上可以下载

咚咚咙咚呛

感谢楼主分享

xiaoxibei90

感谢楼主分享

alex12138

zmztx 发表于 2019-4-24 09:30
有一本螺纹手册，或者什么大全之类的
比较厚，各种螺纹在里面都有
这本书网上可以下载

能分享一份吗

zmztx

alex12138 发表于 2019-5-14 15:18
能分享一份吗

公制英制美制螺纹标准手册



网上可以找到下载
